Генератор Г6-36

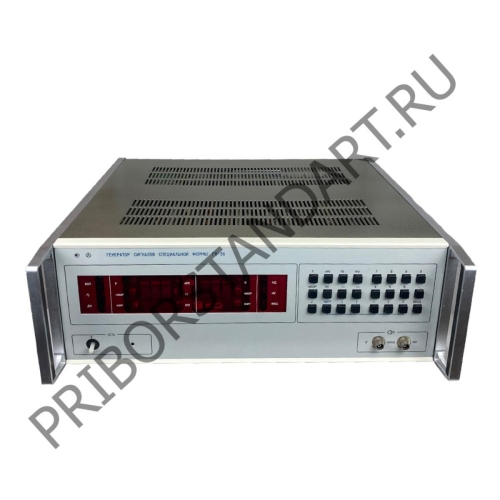

Генератор сигналов специальной формы Г6-36

Генератор сигналов специальной формы Г6-36 предназначен для формирования прецизионных низкочастотных и инфранизкочастотных сигналов различных форм при настройке, испытаниях и исследовании радиоэлектронной, измерительной, вычислительной и автоматической аппаратуры. Прибор одновременно выдает синусоидальные, прямоугольные, треугольные сигналы, а также синхроимпульс, что позволяет моделировать реальные режимы работы устройств и систем.

Цифровой синтез сигналов на основе ПЗУ и ЦАП с последующей фильтрацией и использованием системы фазовой автоподстройки частоты по кварцевому опорному генератору обеспечивает высокую стабильность частоты и удобную цифровую установку параметров с передней панели.

Основные технические характеристики

• Тип прибора: генератор сигналов специальной формы.
• Диапазон частот: от 0,001 Гц до 99,9 кГц с непрерывной перестройкой.
• Установка частоты: цифровой набор, дискретность по младшему разряду в каждом поддиапазоне.
• Основная погрешность установки частоты: не более ±0,01 % заданного значения.
• Основной симметричный выход: два синусоидальных сигнала с фазами 0° и 180°.
• Дополнительные синусоидальные выходы: фазы 0°, 90°, 180°, 270° относительно основного выхода 0°.
• Дополнительные формы сигналов: прямоугольный сигнал, треугольный сигнал, синхроимпульс.

Формы сигналов и конфигурация выходов

Г6-36 одновременно формирует несколько типов сигналов, что особенно удобно при комплексной отладке и сравнительных измерениях.

• Основной симметричный выход:
  • два синусоидальных сигнала с фазовым сдвигом 180°;
  • регулируемая амплитуда по цифровой шкале;
  • номинальная нагрузка 600 Ом или 100 кОм.
• Дополнительные выходы:
  • четыре синусоидальных сигнала с фазами 0°, 90°, 180°, 270°;
  • прямоугольный сигнал фиксированной амплитуды;
  • треугольный сигнал фиксированной амплитуды;
  • синхроимпульс для синхронизации внешних устройств и измерительной аппаратуры.
• Отдельный выход на нагрузку 50 Ом с диапазоном выходного напряжения примерно от 0,5 мВ до 5 В.

Диапазон частот и точность установки

Широкий частотный диапазон и точная цифровая установка делают генератор удобным как для медленных процессов автоматики, так и для анализа быстродействующих узлов.

• Рабочий диапазон частот: 0,001 Гц - 99,9 кГц.
• Разрешение установки частоты: один шаг младшего разряда при трехзначном наборе в пределах поддиапазона.
• Основная погрешность установки частоты: до ±0,01 %.
• Стабилизация частоты: система ФАПЧ с кварцевым опорным генератором.

Амплитуда, гармоники и синхроимпульс

Г6-36 обеспечивает широкие пределы регулировки амплитуды на основном выходе с удобной цифровой дискретностью и контролируемым уровнем искажений.

• Диапазон амплитуд на основном симметричном выходе:
  • 0,01 В - 9,99 В при нагрузке 600 Ом;
  • 0,2 В - 20,0 В при нагрузке 100 кОм.
• Дискретность установки амплитуды: 0,01 В.
• Номинальная амплитуда сигналов на дополнительных выходах (кроме синхроимпульса): около 9 В.
• Основная погрешность установки амплитуды на основном выходе:
  • в диапазоне 1 В - 9,99 В: не более ±2,5 %;
  • в диапазоне 0,01 В - 0,99 В: не более ±5 %.
• Уровень постоянной составляющей синусоидальных сигналов основного выхода при амплитуде 9,99 В и Rн = 600 Ом: не более ±100 мВ.
• Коэффициент гармоник синусоидальных сигналов:
  • при частоте 20 Гц - 9,99 кГц: не более 0,5 %;
  • при частоте 10 кГц - 99,9 кГц: не более 1 %.

Параметры синхроимпульса:

• полярность: положительная;
• амплитуда на нагрузке 1 кОм: около 5 В;
• длительность фронта: порядка 100 нс;
• длительность импульса: примерно 500 нс.

Погрешность фазовых сдвигов сигналов:

• для сдвига 0° - 180° основного выхода и сдвигов 0° - 0°, 0° - 90°, 0° - 180°, 0° - 270° дополнительных выходов:
  • до 1 кГц: не более ±1 градуса;
  • выше 1 кГц: не более ±2 градусов.

Конструкция, питание и условия эксплуатации

Генератор выполнен в металлическом корпусе лабораторного исполнения и рассчитан на длительную непрерывную работу в составе измерительных стендов и лабораторных установок.

• Питание: от сети переменного тока 220 В ±22 В, частотой 50 Гц ±0,5 Гц или 60 Гц ±0,5 Гц.
• Максимальная потребляемая мощность: около 120 В·А.
• Габаритные размеры: приблизительно 480 × 175 × 485 мм.
• Масса: ориентировочно 18 кг.

Прибор предназначен для эксплуатации в условиях лаборатории и производственных помещений при соблюдении норм по температуре и влажности, что обеспечивает стабильность параметров и долговременную работу без ухудшения характеристик.

Применение генератора Г6-36

Генератор сигналов специальной формы Г6-36 используется при разработке, наладке и поверке широкого круга устройств: усилителей, фильтров, измерительных трактов, каналов связи, систем автоматического управления, аналоговых и цифровых модулей. Наличие девяти одновременных выходов с различными формами и фазами сигналов позволяет проводить комплексные испытания, измерения фазовых сдвигов, исследование переходных процессов и моделирование помех. Благодаря высокоточной цифровой установке частоты и амплитуды, низкому уровню гармоник и развитой системе синхронизации Г6-36 подходит как для метрологических лабораторий, так и для инженерных участков и учебных стендов.
