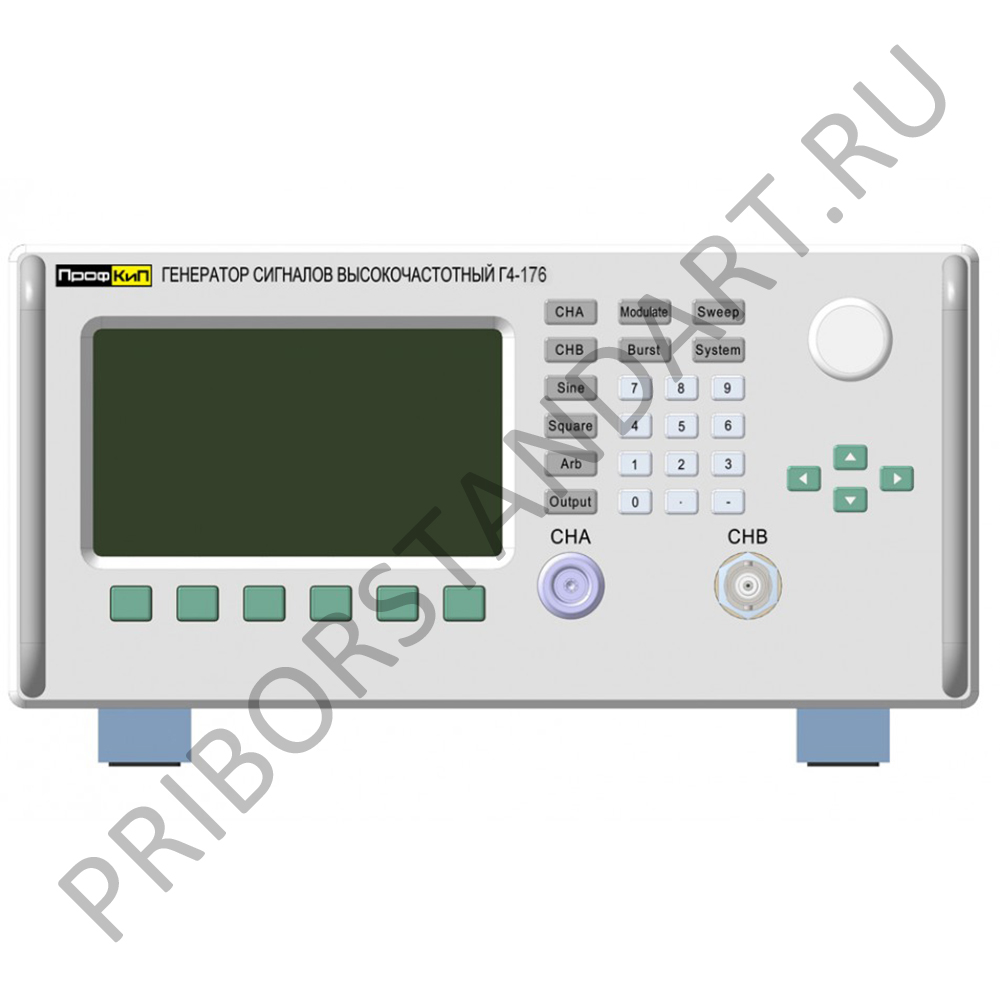

Генератор сигналов высокочастотный Г4-176 ПрофКиП
Генератор сигналов высокочастотный Г4-176 ПрофКиП это современный двухканальный ВЧ генератор, предназначенный для формирования высокостабильных по частоте сигналов синусоидальной и прямоугольной формы, а также широкого набора произвольных форм на дополнительном канале. Прибор поддерживает различные виды аналоговой и цифровой модуляции, режим генератора качающейся частоты и пакетную модуляцию, что делает его удобным универсальным источником сигнала для лабораторий, производственных цехов, сервисных и метрологических подразделений.
Назначение и область применения генератора Г4-176
Г4-176 используется как базовый ВЧ генератор в профессиональных измерительных и испытательных комплексах. Основные области применения прибора:
- разработка и отладка средств связи, радиопередающих и приемных трактов;
- проверка, настройка и ремонт радиоэлектронной аппаратуры в цехах и сервисных центрах;
- испытания устройств с аналоговыми и цифровыми видами модуляции по амплитуде, частоте и фазе;
- формирование тестовых и имитирующих сигналов при автоматизированных измерениях;
- использование в метрологических лабораториях как рабочего средства воспроизведения ВЧ сигналов с нормированной погрешностью.
Прибор рассчитан на постоянную работу в стационарных и подвижных лабораториях и хорошо подходит для интеграции в автоматизированные рабочие места за счет развитых интерфейсов управления.
Основные функциональные возможности
Генератор сигналов Г4-176 совмещает в одном корпусе высокочастотный генератор, генератор специальной формы и модуль модуляции. Ключевые функции:
- формирование синусоидальных и прямоугольных сигналов на основном ВЧ выходе;
- дополнительный канал с синусоидальными, прямоугольными, треугольными, экспоненциальными, импульсными, шумовыми сигналами и постоянным уровнем;
- двухканальная работа с возможностью независимого включения и одновременной работы обоих выходов;
- режим генератора качающейся частоты с линейным и логарифмическим законом перестройки;
- пакетная модуляция с заданием числа периодов и периода следования пакетов;
- выход TTL уровня для синхронизации и работы с цифровыми трактами;
- управление и обмен данными по интерфейсам USB и RS-232.
Информационный ЖК дисплей отображает основные параметры сигнала и состояния каналов, упрощая настройку и работу с прибором.
Технические характеристики Г4-176 ПрофКиП
| Параметр | Значение |
|---|---|
| Тип прибора | генератор сигналов высокочастотный, двухканальный |
| Диапазон частот (основной канал) | от 1 мкГц до 1500 МГц |
| Форма сигнала основного выхода | синусоидальная, прямоугольная |
| Номинальное сопротивление нагрузки | 50 Ом или 1 МОм (выбирается пользователем) |
| Относительная погрешность установки частоты | при частоте менее 1 кГц не более ±5·10-5; при частоте от 1 кГц до верхнего предела не более ±1·10-6 |
| Диапазон частот синусоидального сигнала | 1 мкГц - 1500 МГц |
| Уровень высших гармоник при уровне не более +10 дБм | для частот до 80 МГц менее -30 дБ; для частот выше 80 МГц менее -35 дБ |
| Диапазон регулировки выходного уровня | до 500 МГц: от -120 до +13 дБм; 500 - 1000 МГц: от -110 до +13 дБм; выше 1000 МГц: от -100 до +13 дБм |
| Погрешность установки уровня 0 дБм на 50 Ом | до 500 МГц: ±1,0 дБ; 500 - 1000 МГц: ±1,5 дБ; выше 1000 МГц: ±2,0 дБ |
| Диапазон частот прямоугольного сигнала на основном выходе | 1 мкГц - 20 МГц |
| Фронт и спад прямоугольных импульсов | не более 20 нс |
| Выброс на вершине импульса (50 Ом) | не более 5 % |
| Амплитуда импульсов (прямоугольный сигнал) | от 1 мВ до 2,8 В |
| Погрешность установки амплитуды импульсов | не более ±10 % |
| Типы модуляции | AM, FM, цифровая частотная манипуляция, цифровая фазовая манипуляция, пакетная модуляция, режим качания частоты |
| Источники модуляции | внутренний или внешний |
| Диапазон частот модулирующего сигнала (AM) | от 1 мкГц до 20 кГц |
| Глубина амплитудной модуляции | при несущей до 80 МГц 1 - 120 %; при несущей выше 80 МГц 1 - 80 % |
| Диапазон частот модуляции (FM) | для несущей до 80 МГц 1 мкГц - 20 кГц; при несущей выше 80 МГц 1 мкГц - 1 кГц |
| Диапазон девиации частоты (FM) | для несущей до 80 МГц 0 - Fнес/2; выше 80 МГц 0 - 100 кГц |
| Частота импульсов манипуляции (FSK, PSK) | от 1 мкГц до 10 кГц |
| Скачок фазы при PSK | от 0 до 360 градусов |
| Режим генератора качающейся частоты | линейное или логарифмическое качание, время перестройки 0,001 - 800 с (линейный режим) и 0,1 - 80 с (логарифмический режим) |
| Частота несущей в режиме качания (синус) | 1 мкГц - 80 МГц |
| Частота несущей в режиме качания (прямоугольник) | 1 мкГц - 20 МГц |
| Количество периодов в пакете | от 1 до 104 с дискретностью 1 период |
| Период следования пакетов | от 1 мс до 800 с с шагом 1 мс |
| Выход дополнительного канала В | синусоидальная, прямоугольная, треугольная, экспоненциальная, импульсная, кардиосинус, шум, постоянное напряжение |
| Максимальное постоянное смещение на выходе В | на 50 Ом ±5 В; на 1 МОм ±10 В |
| Выход TTL | прямоугольный сигнал уровня TTL, частота 1 мкГц - 40 МГц, амплитуда на 50 Ом 2 - 5 В |
| Питание | переменное напряжение от 100 до 240 В, частота 47 - 63 Гц |
| Максимальная потребляемая мощность | не более 30 ВА |
| Номинальные условия эксплуатации | температура 23±5 °C, относительная влажность не выше 80 % |
| Рабочий диапазон температур | от 10 до 40 °C при относительной влажности до 80 % |
Режимы модуляции и специальные функции
Генератор Г4-176 поддерживает полный набор режимов модуляции и специальных функций, необходимых для тестирования современных радиотрактов:
- амплитудная модуляция с выбором формы несущей и модулирующего сигнала (синус, прямоугольник, треугольник) и регулировкой глубины;
- частотная модуляция с заданием девиации и частоты модуляции в широком диапазоне, включая низкочастотные управляющие сигналы;
- цифровые режимы FSK и PSK для имитации систем цифровой радиосвязи;
- режим генератора качающейся частоты для анализа полосовых трактов, фильтров и усилителей;
- пакетная модуляция с управляемым числом периодов и периодом следования для моделирования импульсных режимов работы;
- возможность выбора внутреннего или внешнего источника модулирующего сигнала.
Такая функциональность позволяет использовать Г4-176 как универсальный источник тестовых сигналов для аналоговых и цифровых систем связи.
Условия эксплуатации и питание генератора
Г4-176 рассчитан на эксплуатацию в лабораторных и производственных условиях при температуре от 10 до 40 °C и относительной влажности до 80 %. Для обеспечения паспортной точности рекомендуется работа в районе номинальных условий 23±5 °C. Встроенный блок питания адаптируется к сетевому напряжению от 100 до 240 В, что удобно при использовании в различных электросетях без дополнительных преобразователей.
Прибор поставляется в настольном корпусе, удобном для установки на рабочем месте, и комплектуется кабелем питания и руководством по эксплуатации с методикой поверки, что упрощает ввод генератора в эксплуатацию и его включение в метрологическую схему предприятия.
Преимущества использования Г4-176 ПрофКиП
- широкий частотный диапазон от единиц микрогерц до 1,5 ГГц для основного канала;
- два независимых канала, включая канал с произвольными формами сигнала и регулируемым смещением;
- поддержка набора аналоговых и цифровых видов модуляции, режим свипирования и пакетная модуляция;
- гибкая регулировка уровня сигнала в широком диапазоне с нормированной погрешностью;
- низкий уровень гармоник и побочных составляющих, подходящий для точных измерений и настройки трактов;
- наличие выхода TTL для синхронизации и работы с цифровыми устройствами;
- интерфейсы USB и RS-232 для работы в составе автоматизированных систем;
- удобный ЖК дисплей и эргономичный интерфейс управления.
Благодаря такой комбинации характеристик генератор сигналов высокочастотный ПрофКиП Г4-176 подходит как для современных исследовательских лабораторий и конструкторских бюро, так и для производственных и сервисных подразделений, где требуются стабильные и воспроизводимые ВЧ сигналы с богатым набором режимов модуляции.
