Измеритель Р2-61

Измеритель Р2-61 панорамный измеритель коэффициента стоячей волны и ослабления

Панорамный измеритель коэффициента стоячей волны Р2-61 это специализированный СВЧ прибор для контроля КСВН и ослабления в коаксиальных и волноводных трактах сантиметрового диапазона частот. Прибор позволяет не только получить числовое значение коэффициента стоячей волны и ослабления, но и видеть их частотные характеристики на экране ЭЛТ при непрерывной перестройке частоты встроенного генератора качающейся частоты. Диапазон 8,24-12,05 ГГц делает Р2-61 удобным средством измерений для аппаратуры в диапазоне X-диапазона, радиолокаторов, радиорелейных линий и СВЧ трактов связи.

Назначение и области применения измерителя Р2-61

Измеритель Р2-61 применяют в производственных, метрологических и ремонтных подразделениях радиоэлектронной промышленности, а также в лабораториях, работающих с СВЧ трактами. Основные задачи, для которых используется прибор:

• измерение коэффициента стоячей волны по напряжению в волноводных и коаксиальных трассах в диапазоне частот 8,24-12,05 ГГц;
• измерение ослабления отдельных элементов и трактов в децибелах с возможностью наблюдения частотной зависимости;
• оценка согласования нагрузки, переходов и ответвителей по КСВН при наладке и контроле качества СВЧ трактов;
• проверка характеристик волноводных фильтров, направленных ответвителей, согласующих и согласующих измерительных линий;
• испытания радиолокационной, навигационной, радиорелейной и другой СВЧ аппаратуры на этапах производства, ремонта и регламентных работ;
• экспериментальные исследования модулей рассеяния двухполюсников и многополюсников с отображением амплитудно-частотных характеристик на экране ЭЛТ.

Благодаря панорамному режиму работы Р2-61 позволяет значительно ускорить поиск настроек и дефектов по сравнению с точечными измерителями КСВН и ослабления.

Функциональные возможности и особенности Р2-61

Прибор представляет собой законченный измерительный комплекс, включающий генератор качающейся частоты, осциллографический индикатор и комплект СВЧ узлов. Ключевые особенности:

• измерение КСВН в диапазоне от 1,05 до 5 с панорамным отображением результата по частоте;
• измерение ослабления в тракте в пределах 0-35 дБ с возможностью ориентировочной оценки до 45 дБ;
• отображение частотных характеристик КСВН и ослабления на экране ЭЛТ с удобными шкалами для считывания;
• работа в автоматическом и ручном режимах перестройки частоты генератора качающейся частоты как в узкой полосе, так и по всему диапазону;
• возможность наблюдать и измерять КСВН и ослабление в логарифмическом масштабе для расширения динамического диапазона;
• непрерывная перестройка частоты в заданных пределах с одновременным сканированием и построением частотной характеристики;
• выполнение всех основных узлов на полупроводниковых приборах и интегральных микросхемах, применение твердотельного ГКЧ для повышения надежности и стабильности;
• наличие комплекта измерительных СВЧ узлов и волноводных секций, позволяющих быстро перестраивать измерительную схему под нужный объект.

Панорамный характер измерений делает Р2-61 удобным не только для конечного контроля, но и для настройки фильтров и согласующих устройств по форме частотной характеристики.

Технические характеристики измерителя Р2-61

Состав прибора и конструктивное исполнение

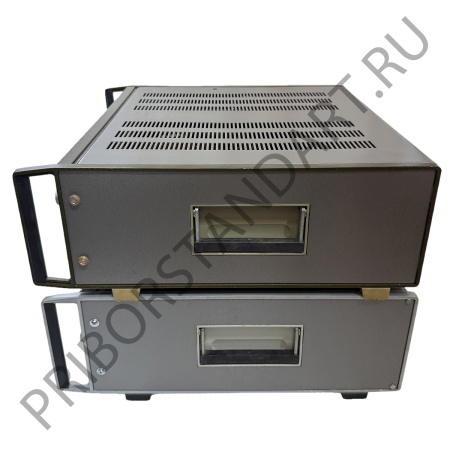

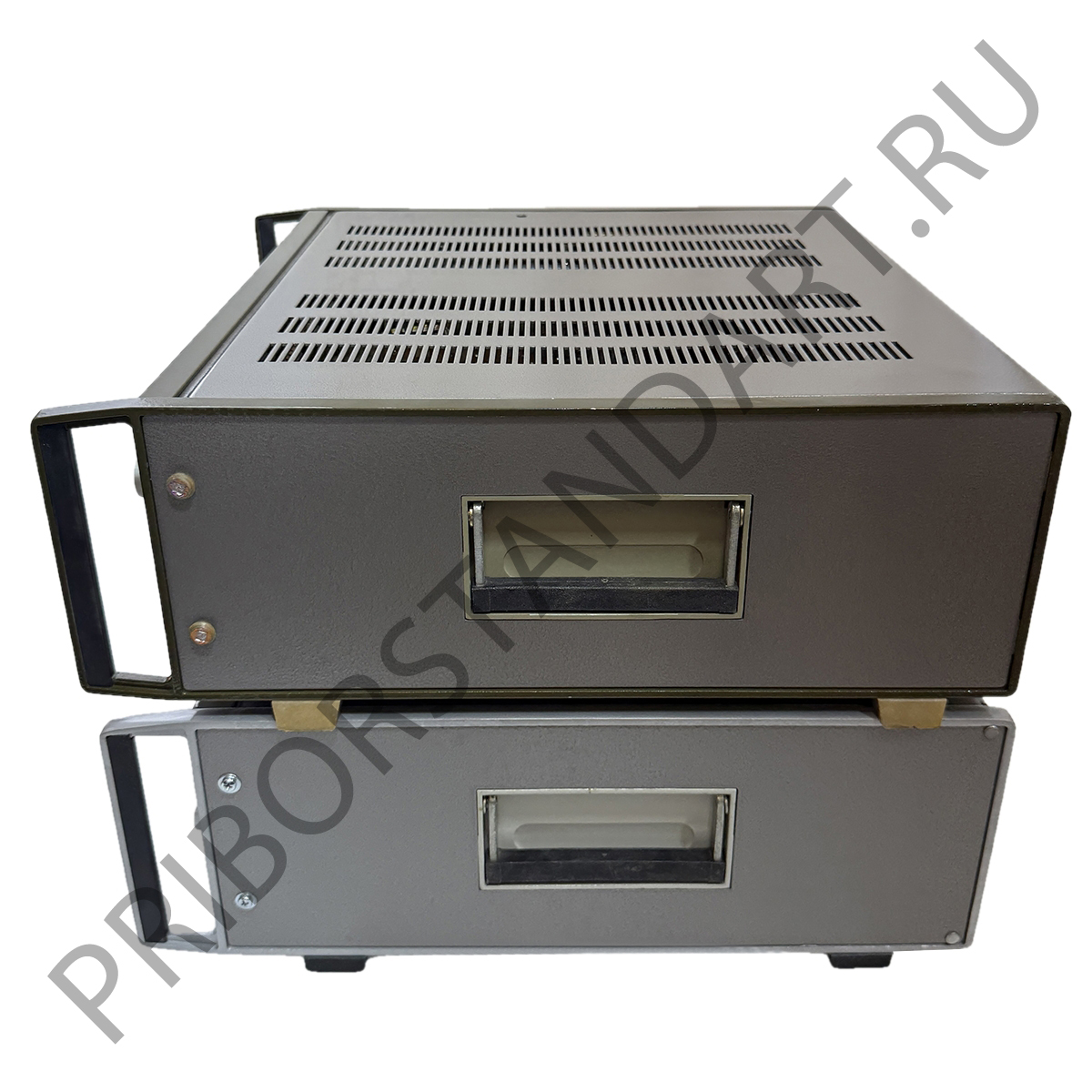

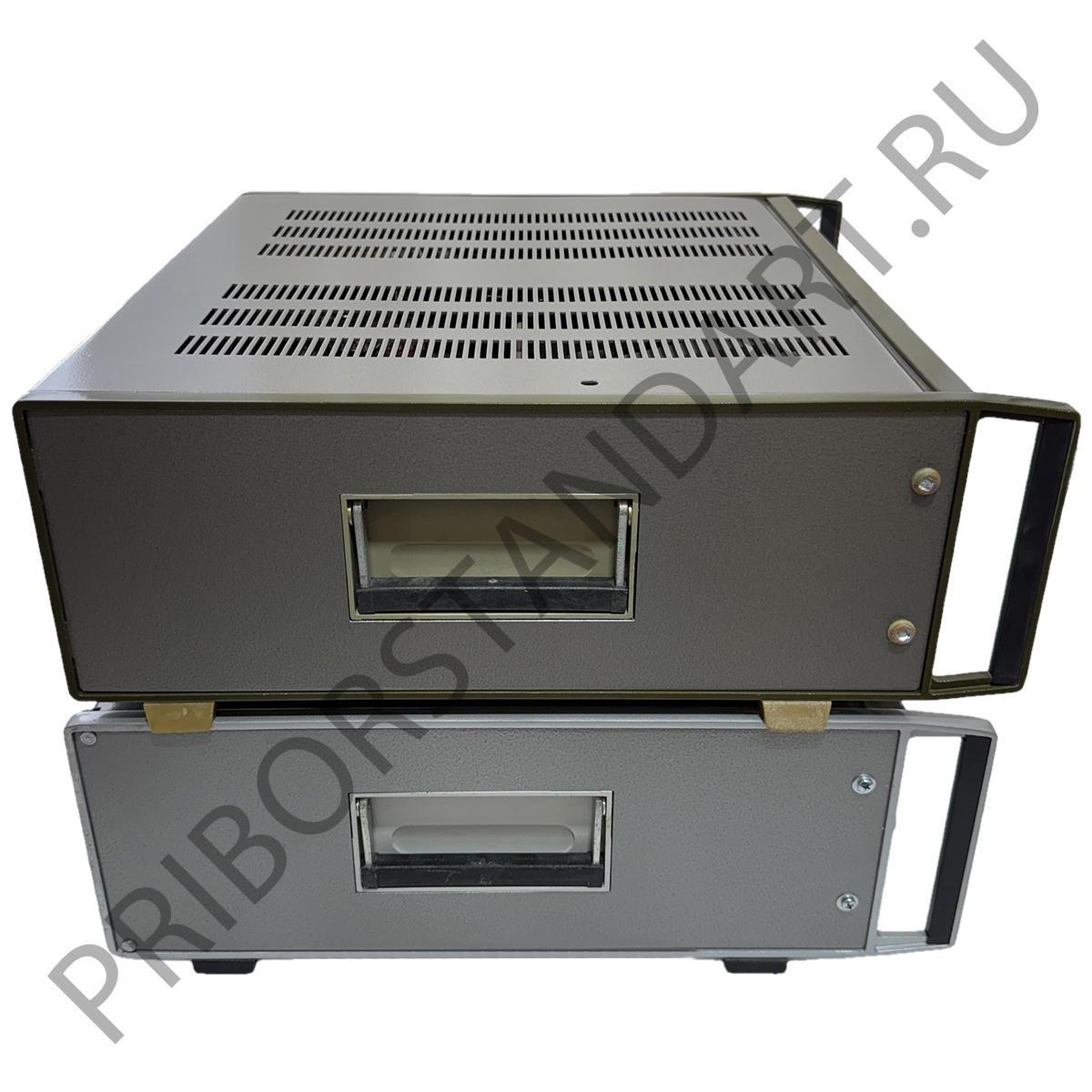

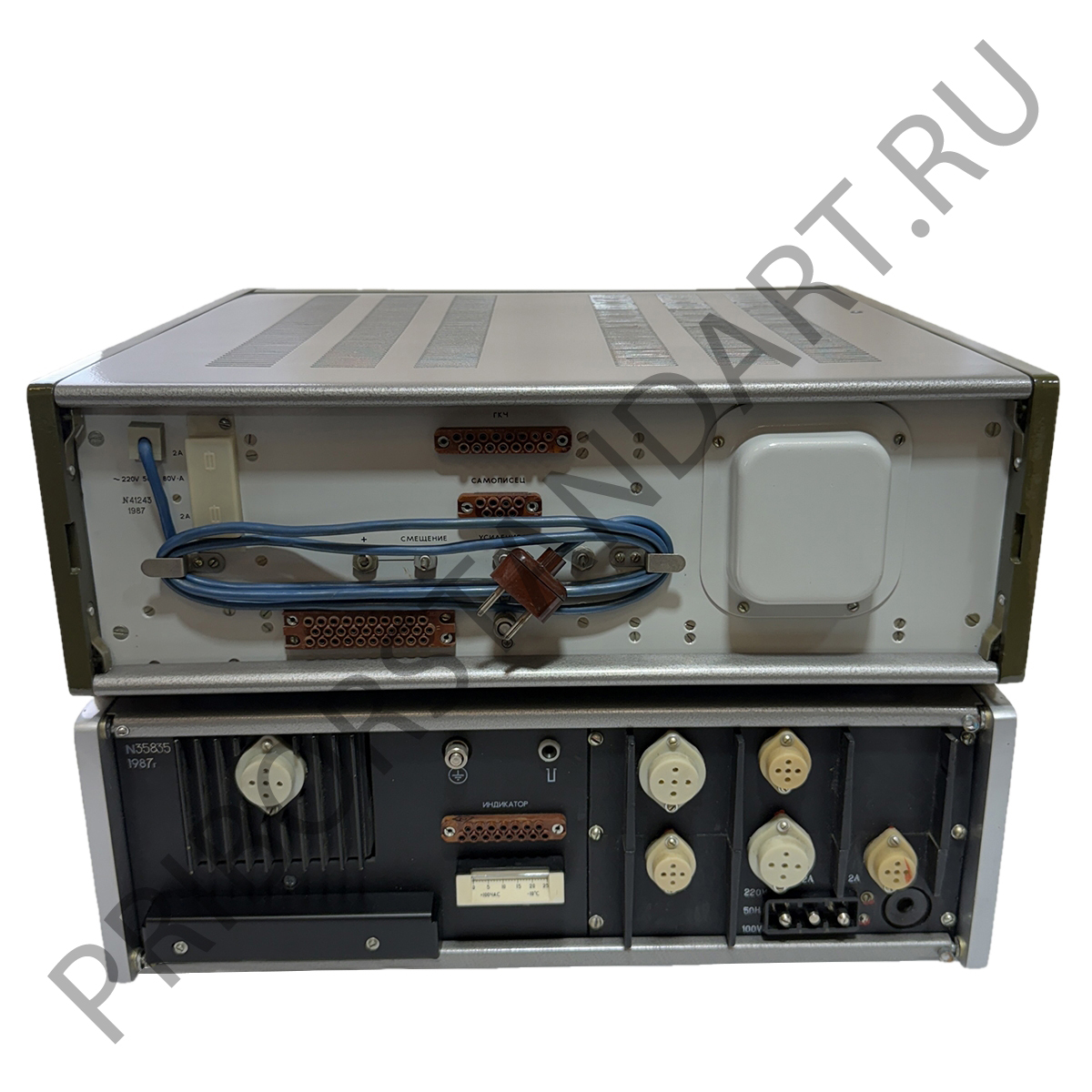

Р2-61 выполнен в виде двух основных блоков: блока генератора качающейся частоты с ВЧ трактом и блока осциллографического индикатора с экраном ЭЛТ. Генераторный блок обеспечивает перестройку частоты в диапазоне 8,24-12,05 ГГц, формирует опорные и модулирующие сигналы, а также обеспечивает коммутацию комплектных СВЧ узлов и нагрузок. На его панели расположены органы управления диапазоном, полосой и режимами перестройки, разъемы для подключения волноводных и коаксиальных элементов.

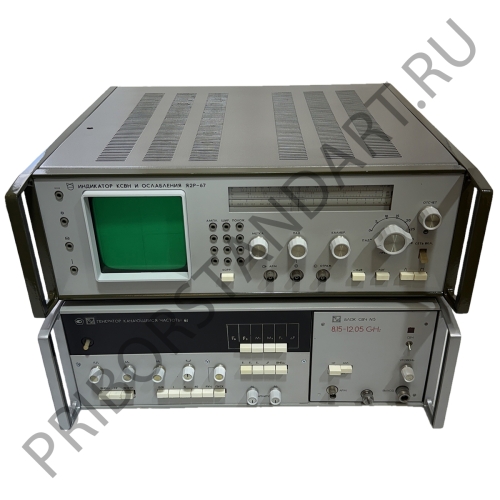

Индикаторный блок представляет собой унифицированный осциллографический индикатор Я2Р-67 с размеченным экраном для отображения частотной характеристики. На передней панели размещены органы управления яркостью, фокусировкой, масштабами по вертикали и горизонтали, а также переключатели вида отображаемой величины КСВН или ослабления. Внутри блока размещены усилители, развёртки и высоковольтный источник питания ЭЛТ.

Комплект СВЧ узлов включает волноводные переходы, измерительные головки, направленные ответвители и другие элементы, обеспечивающие измерение КСВН и ослабления для различных типов нагрузок и трактов. Все узлы и блоки имеют прочные металлические корпуса с экранированием, рассчитанные на работу в условиях производственных и лабораторных помещений.

Преимущества применения Р2-61

• панорамное отображение частотных характеристик КСВН и ослабления в диапазоне 8,24-12,05 ГГц;
• совмещение в одном комплексе генератора качающейся частоты, осциллографического индикатора и комплекта СВЧ узлов;
• возможность работы как в узкой полосе частот, так и по всему диапазону при автоматической или ручной перестройке;
• достаточная точность измерения КСВН и ослабления для задач производства, наладки и ремонта СВЧ аппаратуры;
• логарифмический масштаб отображения, позволяющий удобно оценивать широкий диапазон уровней ослабления и КСВН;
• наглядное представление результатов на экране ЭЛТ, облегчающее настройку фильтров, согласующих устройств и трактов передачи;
• прочное конструктивное исполнение и применение полупроводниковой элементной базы, обеспечивающие надежную длительную эксплуатацию.
