Описание

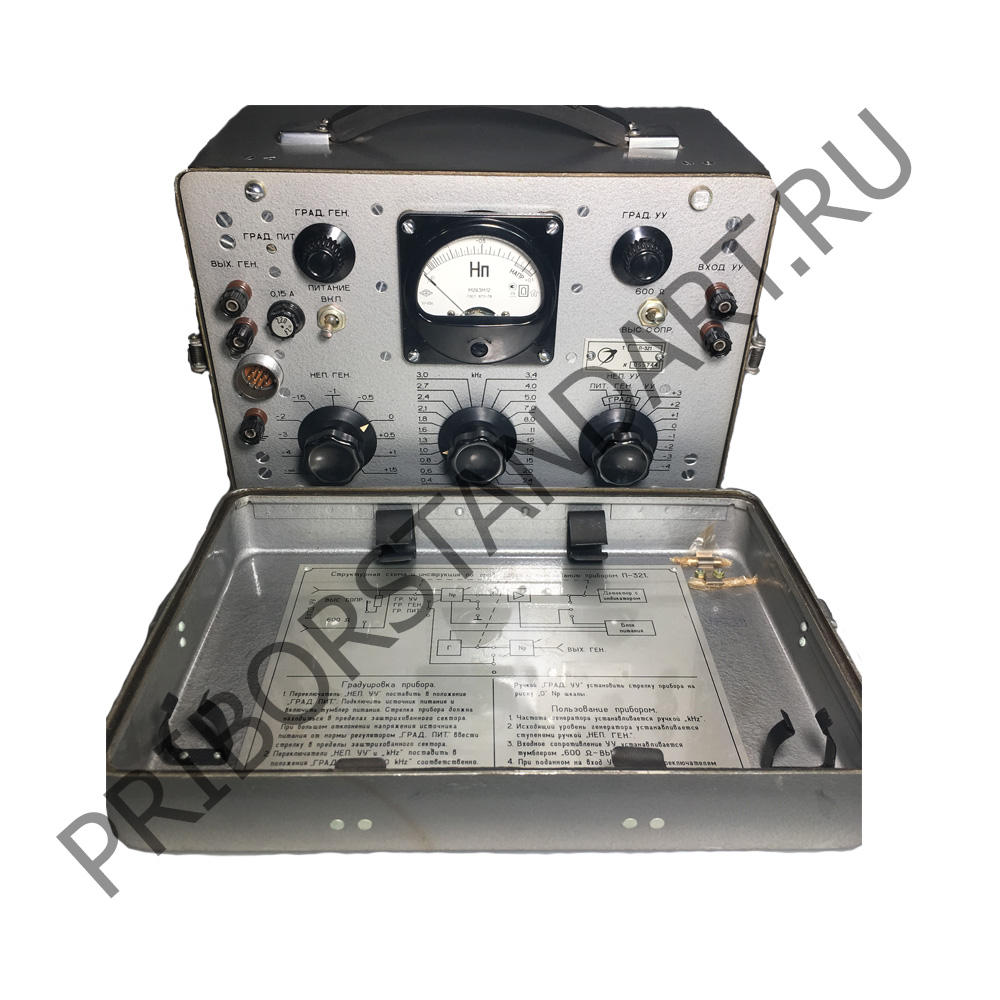

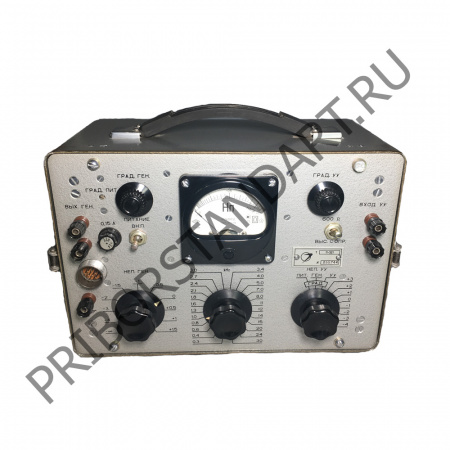

Прибор П-321
Предназначен для проверки проводных линий/каналов связи
Технические данные прибора П-321:
Фиксированные частоты генератора (кГц) 0.3 0.4 0.6 0.8 1.0 1.3 1.6 1.8 2.1 2.4 2.7 3.0 3.4 4.0 5.0 7.0 8.0 11.0 12.0 14.0 15.0 20.0 24.0 30.0
Основная погрешность частоты генератора при номинальном напряжении +(1%+3Гц)
Основная погрешность уровня генератора при частоте 1кГц, переключатель в положении “0 Np”, после градуировки и номинальном напряжении источника питания. не более +0.05 Np
Дополнительная погрешность нулевого уровня генератора по отношению к показанию на частоте 1кГц при изменении положения переключателя частот не более +0.1 Np
Дополнительная погрешность выходного уровня генератора по отношению к показанию на частоте 1кГц при изменении положения переключателя уровня не более +0.05 Np
Коэффициент нелинейных искажений в диапазоне частот 300-30000Гц не более 5%
Пределы изменения уровня в диапазоне частот 300-36000Гц —6.0…+3.0 Np
Основная погрешность показаний указателя уровня при номинальном напряжении питания, после градуировки на частоте 1кГц , на отметке “0 Np” шкалы, в положении переключателя “0 Np” не более +0.05 Np
Дополнительная погрешность показаний указателя уровня при изменении поло- жения переключателя чувствительности не более +0.03 Np
Дополнительная погрешность показаний указателя уровня в диапазоне 0.3 –36кГц по отношению к показанию на частоте 1кГц не более +0.05 Np
Наработка на отказ Не менее 5000ч.
Коэффициент отражения выходного сопротивления генератора по отношению к 600Ом Не более 0.1
Габаритные размеры: 350 х 300 х 300 мм
Масса: 8 кг
Предназначен для проверки проводных линий/каналов связи
Технические данные прибора П-321:
Фиксированные частоты генератора (кГц) 0.3 0.4 0.6 0.8 1.0 1.3 1.6 1.8 2.1 2.4 2.7 3.0 3.4 4.0 5.0 7.0 8.0 11.0 12.0 14.0 15.0 20.0 24.0 30.0
Основная погрешность частоты генератора при номинальном напряжении +(1%+3Гц)
Основная погрешность уровня генератора при частоте 1кГц, переключатель в положении “0 Np”, после градуировки и номинальном напряжении источника питания. не более +0.05 Np
Дополнительная погрешность нулевого уровня генератора по отношению к показанию на частоте 1кГц при изменении положения переключателя частот не более +0.1 Np
Дополнительная погрешность выходного уровня генератора по отношению к показанию на частоте 1кГц при изменении положения переключателя уровня не более +0.05 Np
Коэффициент нелинейных искажений в диапазоне частот 300-30000Гц не более 5%
Пределы изменения уровня в диапазоне частот 300-36000Гц —6.0…+3.0 Np
Основная погрешность показаний указателя уровня при номинальном напряжении питания, после градуировки на частоте 1кГц , на отметке “0 Np” шкалы, в положении переключателя “0 Np” не более +0.05 Np
Дополнительная погрешность показаний указателя уровня при изменении поло- жения переключателя чувствительности не более +0.03 Np
Дополнительная погрешность показаний указателя уровня в диапазоне 0.3 –36кГц по отношению к показанию на частоте 1кГц не более +0.05 Np
Наработка на отказ Не менее 5000ч.
Коэффициент отражения выходного сопротивления генератора по отношению к 600Ом Не более 0.1
Габаритные размеры: 350 х 300 х 300 мм
Масса: 8 кг
