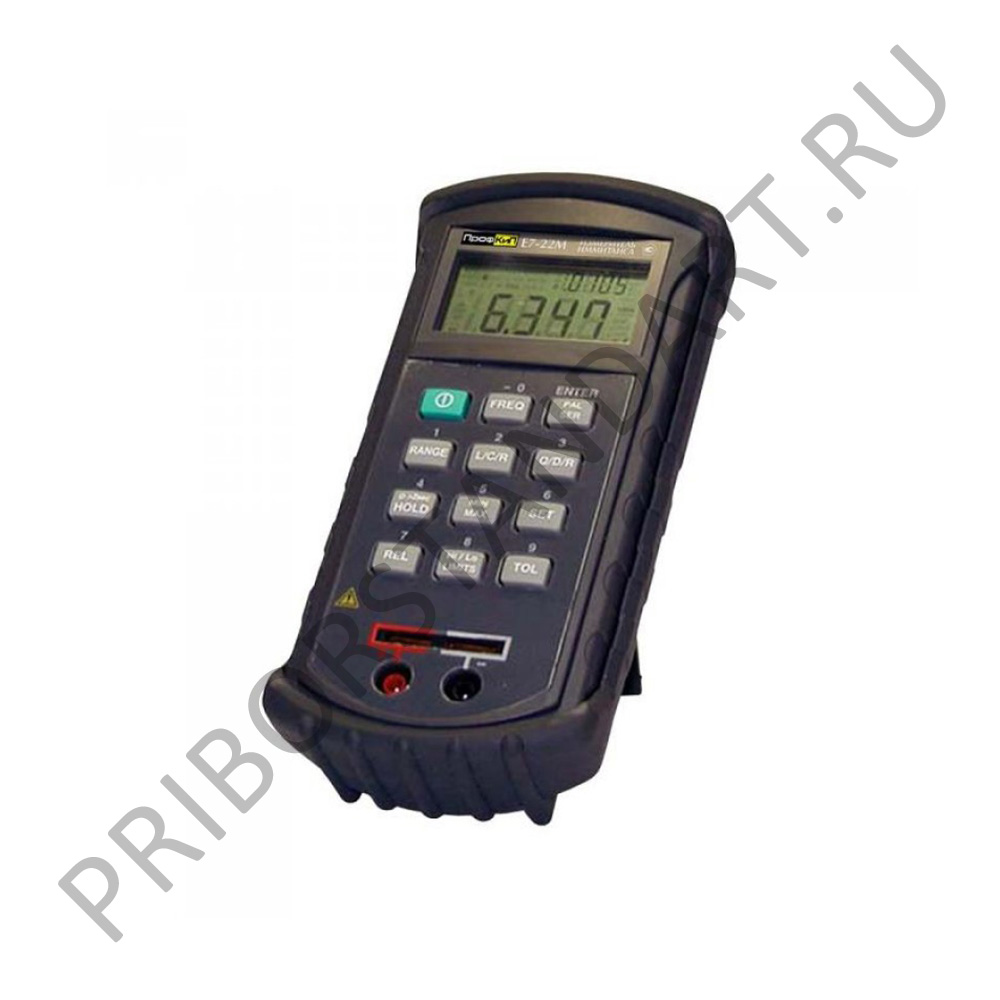

Назначение измерителя иммитанса ПрофКиП Е7-22М
Портативный измеритель RLC ПрофКиП Е7-22М предназначен для измерения емкости, индуктивности, тангенса угла потерь, добротности, сопротивления переменному току, эквивалентного последовательного /параллельного сопротивления. Компактное исполнение, высокая функциональность, возможность работы в полевых условиях и перечень измеряемых параметров прибора ПрофКиП Е7-22М полностью удовлетворяют потребности современных инженеров.
Особенности и преимущества измерителя иммитанса ПрофКиП Е7-22М
▪ Измеряемые параметры: Q, Rac, L, C, D, Rs, Rp
▪ Точность: 0.5% (R), 0.7% (L, C)
▪ Тест-сигнал: 120 Гц, 1 кГц, 0.5 В
▪ Последовательная /параллельная схема замещения
▪ Высокое разрешение: 0.1 мкГн, 0.1 пФ, 1 мОм
▪ Одновременная индикация двух измеряемых параметров
▪ Автоматический и ручной выбор пределов измерения
▪ Регистрация макс. /мин. И вычисление среднего значения
▪ Режим Δ-измерений и допускового контроля
▪ Универсальное питание
▪ Интерфейс RS-232
Основные технические характеристики измерителя иммитанса ПрофКиП Е7-22М
|
Параметры |
Значения |
|
Измерение |
емкость, индуктивность, тангенс угла потерь, добротность, сопротивление переменному току, эквивалентное последовательное /параллельное сопротивление |
|
Активное сопротивление (Rac) |
|
|
Диапазон измерения |
20 Ом, 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм, 10 МОм |
|
Разрешение |
1 мОм, 10 мОм, 100 мОм, 1 Ом, 10 Ом, 100 Ом, 1 кОм |
|
Точность |
±(0.5% … 0.8% + 3 е.м.р.) 200 Ом … 2000 кОм ±(1.2% … 2% + 8 е.м.р.) 20 Ом, 10 МОм |
|
Емкость |
|
|
Диапазон измерения |
2000 пФ, 20 нФ, 200 нФ, 2000 нФ, 20 мкФ, 200 мкФ, 2000 мкФ, 20 мФ |
|
Разрешение |
0.1 пФ, 1 пФ, 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ, 1 мкФ |
|
Точность |
±(0.7% + 3 е.м.р.) 20 нФ … 200 мкФ, (D < 0.5) ±(1% … 2% + 5 е.м.р.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0.1) |
|
Индуктивность |
|
|
Диапазон измерения |
2000 мкГн, 20 мГн, 200 мГн, 2000 мГн, 20 Гн, 200 Гн, 2000 Гн, 10000 Гн |
|
Разрешение |
0.1 мкГн, 1 мкГн, 10 мкГн, 100 мкГн, 1 мГн, 10 мГн, 100 мГн, 1 Гн |
|
Точность |
±(0.7% + 5 е.м.р.) 200 мГн … 200 Гн ±(1% … 2% + 5 е.м.р.) 2000 мкГн, 20 мГн, 2000 Гн на пределе 10000 Гн не нормируется |
|
Добротность (Q), потери (D) |
|
|
Диапазон измерения |
0.9999, 9.999, 99.99, 999.9 |
|
Разрешение |
0.0001, 0.001, 0.01, 0.1 |
|
Точность |
соответствует точности измерения емкости и индуктивности |
|
Измерение RLC |
|
|
Выбор предела измерений |
основная шкала: автоматический, ручной дополнительная шкала: автоматический |
|
Скорость измерения |
1 изм /с |
|
Индикация |
Ls /Q, D, Rs, Lp /(Q, D, Rp) Cs /(Q, D, Rs) Cp /(Q, D, Rp) Rac (s – последовательная, p – параллельная, ас – переменный ток) |
|
Схема измерения |
параллельная /последовательная (ручной выбор) |
|
Тест-сигнал |
|
|
Частота |
120 Гц, 1 кГц (ручной выбор) |
|
Уровень |
0.5 В |
|
Функции |
|
|
Интерфейс |
последовательный порт по стандарту RC-232C с оптической развязкой |
|
Индицируемые параметры |
основной экран: Rac, L, C дополнительный экран: Q, D, Rs, Rp индикаторы параметров режима измерения |
|
Формат индикации |
4½ разряда (19999) основная шкала 4 разряда (9999) дополнительная шкала |
|
Индикация перегрузки |
«OL» |
Общие данные измерителя иммитанса ПрофКиП Е7-22М
▪ Питание: 9 В батарея, адаптер 12 В … 15 В /50 мА
▪ Габаритные размеры: 91х192х52 мм
▪ Вес: 0.365 кг
Комплект поставки измерителя иммитанса ПрофКиП Е7-22М
|
Наименование |
Количество |
|
Измеритель иммитанса ПрофКиП Е7-22М |
1 шт. |
|
Кабель измерительный |
2 шт. |
|
Кабель RS-232 |
1 шт. |
|
CD-ROM с ПО |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
