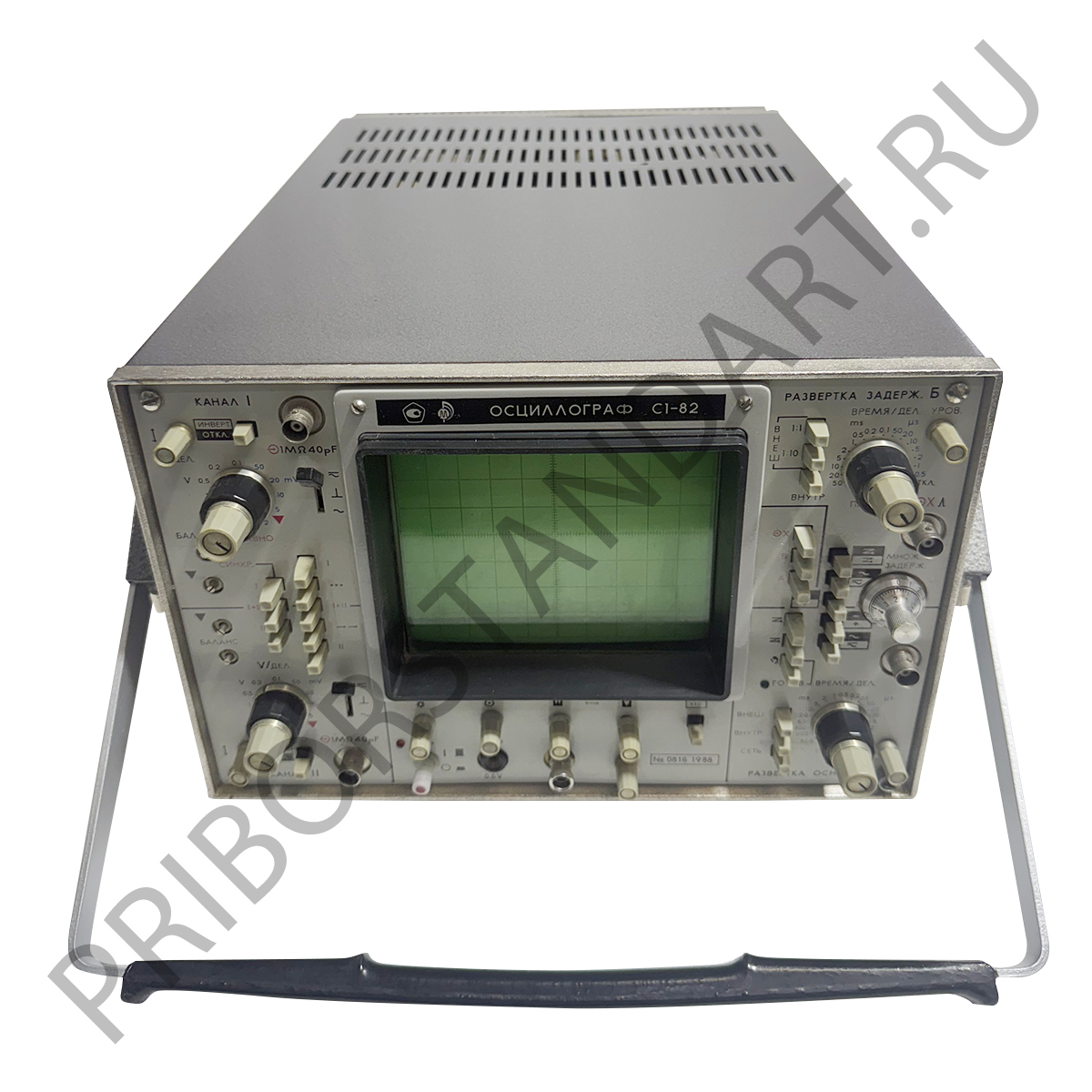

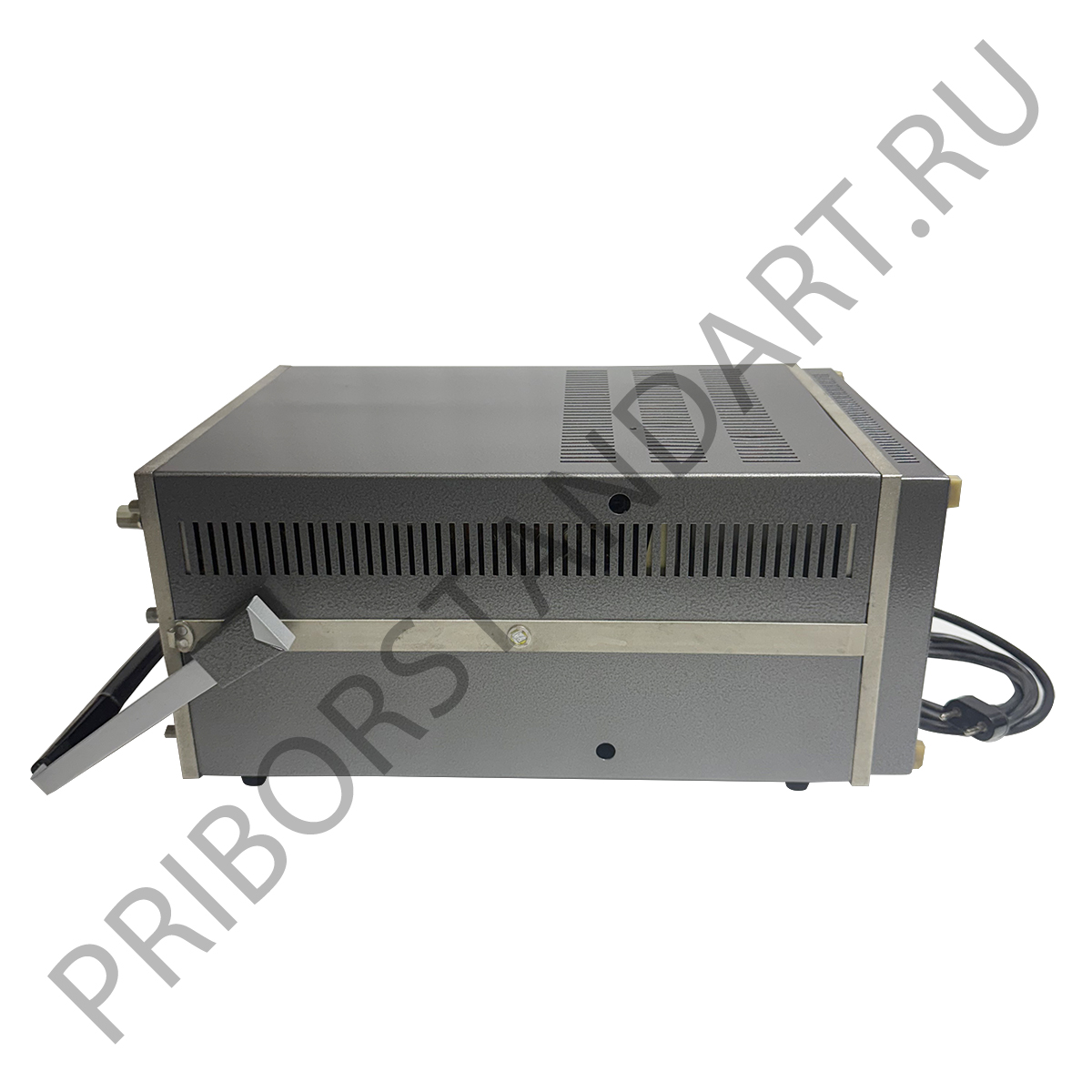

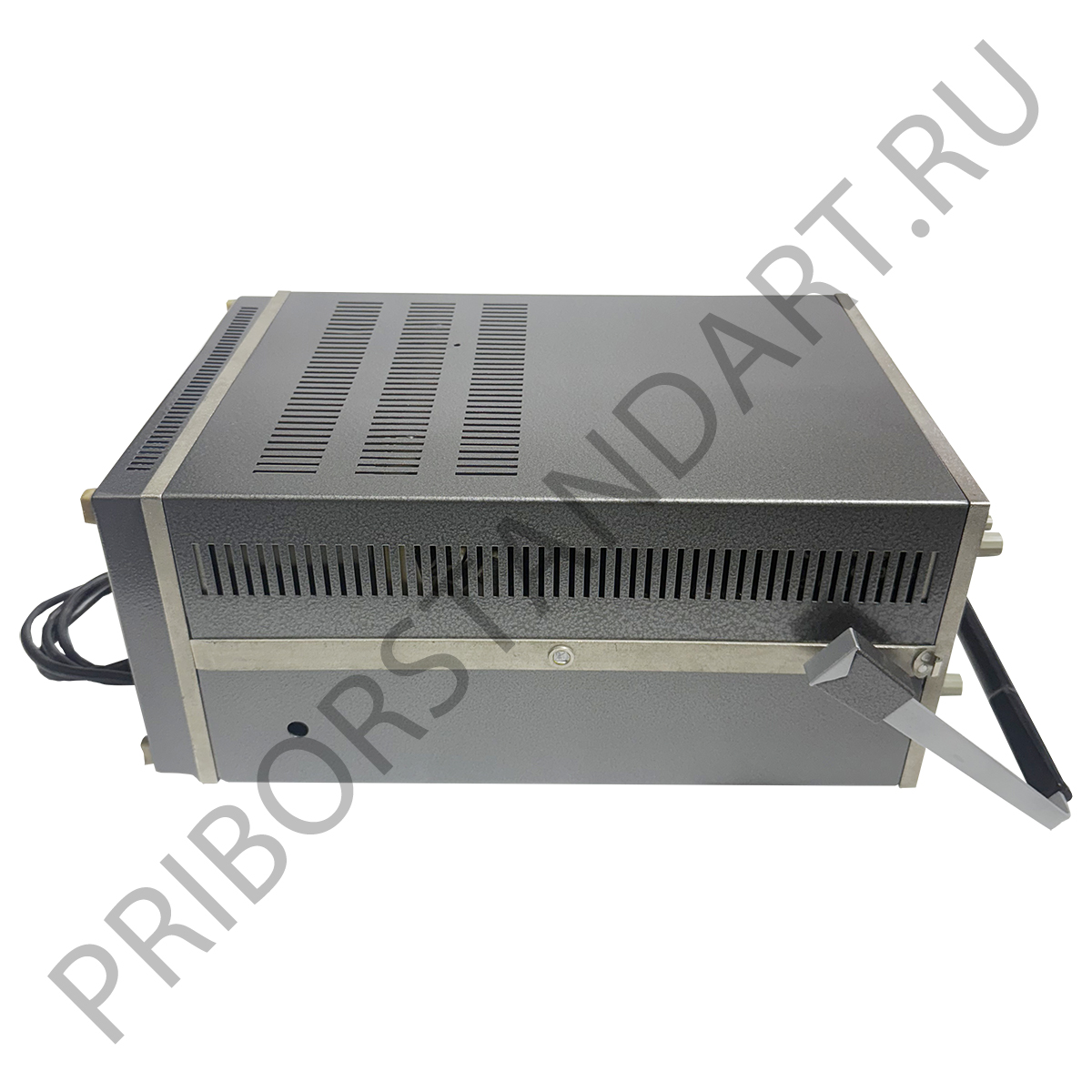

Осциллограф С1-82

Осциллограф С1-82 — прибор, предназначенный для исследования электрических сигналов по двум каналам, измерения их временных и амплитудных параметров.
Количество лучей ЭЛТ — однолучевой.
Тип индикатора — ЭЛТ 17ЛО1И.
Диапазон измеряемых напряжений — 6 мВ — 300В.
Диапазон измеряемых интервалов времени — 0,15 мкс — 5с.
Потребляемая мощность — 100Вт.
Габаритные размеры — 300×200×420 мм.
Масса — 15кг.
Конструкционные особенности С1-82

Осциллограф С1-82 имеет тракт вертикального отклонения, который позволяет исследовать сигналы в полосе частот до 10 МГц с амплитудой 1 мВ — 50В.

Наличие инверторов в каждом из каналов тракта и коммутатора каналов обеспечивает возможность алгебраического суммирования исследуемых сигналов.

Осциллографы С1-82 имеют задержанную развертку, что позволяет выделять на экране ЭЛТ интересующий участок сигнала и исследовать его в другом временном масштабе.

Наличие в канале синхронизации коммутатора в осциллографе С1-82 обеспечивает запуск временной развертки от сигнала любого канала осциллографа, от суммарного сигнала или поочередно от каждого из сигналов. Кроме того, коммутатор синхронизации обеспечивает режим X-У (развертку по оси X исследуемым сигналом через тракт вертикального отклонения).

Технические характеристики С1-82

Полоса пропускания осциллографа С1-82 — 0 — 2 Мгц. Время нарастания ПХ — 35 наносекунд

Осциллографы С1-82 допускают погрешность измерений:

— при измерении амплитуды сигнала — не более 3%;
— при измерении интервалов времени — не более 3%
Выброс на ПХ прибора составляет не более 5%.

Параметры канала Y прибора С1-82:

— чувствительность канала — 1 мВ/дел-5В/дел;
— входное сопротивление канала — 1 МОм;
— входная емкость канала — 40пФ.

Параметры канала X прибора С1-82:

— длительность развертки минимальная 0,05 мкс/дел;
— длительность развертки максимальная — 0,5с/дел;
— амплитуда сигналов внешней синхронизации — 0,5В — 10В;
— диапазон частот внешней синхронизации — 10Гц — 10 МГц;
— входное сопротивление внешней синхронизации — 0,1 МОм.

Параметры канала калибровки осциллографа С1-82:

— частота сигнала калибровки — 1кГц;
— напряжение сигнала калибровки — 0,6В.
