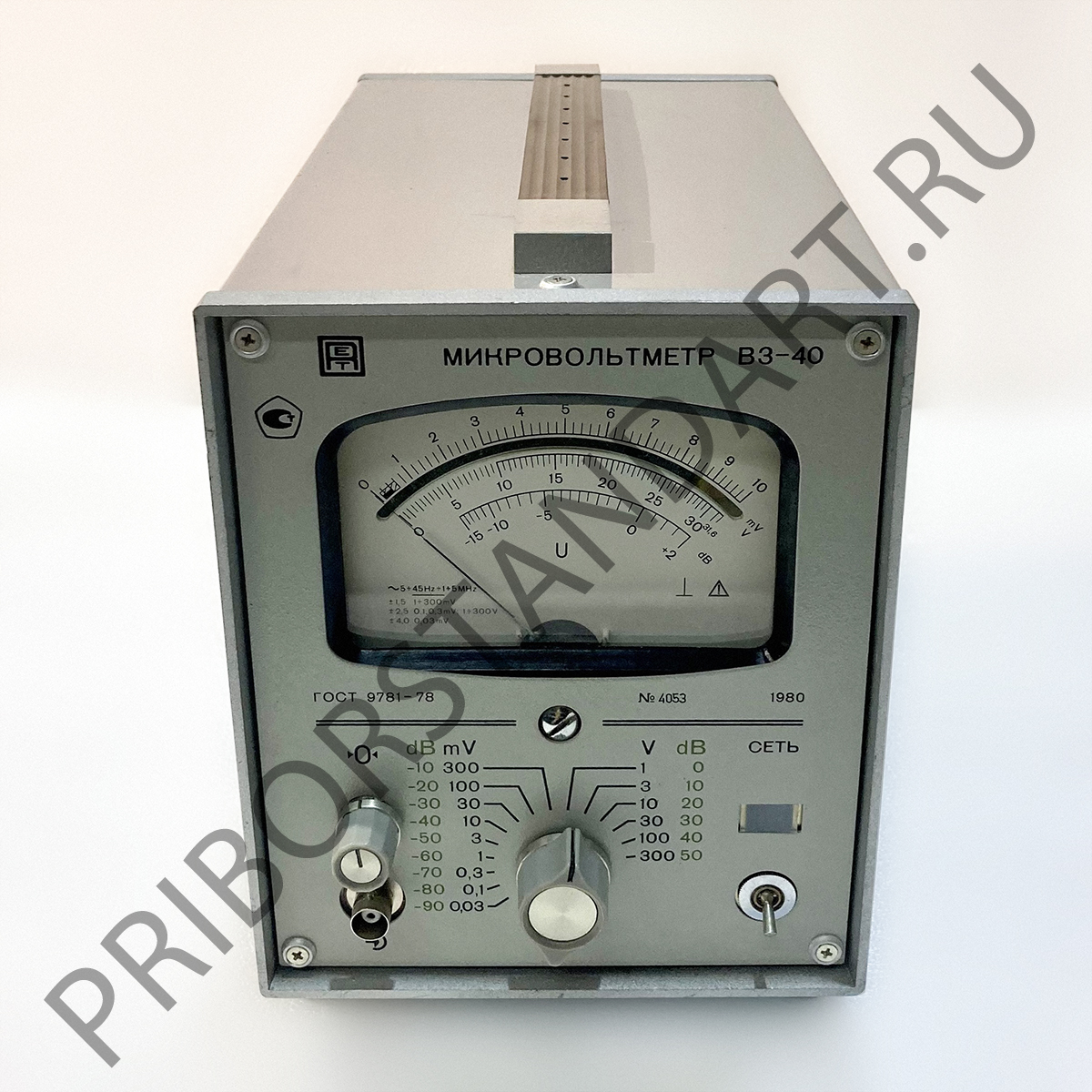

Вольтметр В3-40 цифровой лабораторный прибор для постоянного и переменного напряжения
Вольтметр В3-40 это стационарный цифровой измерительный прибор, предназначенный для точного измерения постоянного и переменного напряжения в широком диапазоне уровней и частот. Прибор используется в контрольно испытательных стендах, измерительных и ремонтных лабораториях, в метрологических службах и на производстве для контроля параметров радиоэлектронной аппаратуры, блоков питания, усилителей и измерительных трактов.
Назначение и область применения В3-40
Цифровой вольтметр В3-40 применяют как универсальное средство измерения напряжений в цепях постоянного и переменного тока. Он удобен для:
- измерения постоянного напряжения в силовых, измерительных и прецизионных цепях до сотен вольт;
- измерения действующего значения переменного напряжения в широком частотном диапазоне при настройке и проверке усилителей, генераторов, фильтров и трактов связи;
- контроля уровней сигналов в децибелах по опорному напряжению при измерении затуханий и амплитудно частотных характеристик;
- использования в составе стендов и измерительных комплексов как рабочего цифрового вольтметра;
- поверки и калибровки менее точных стрелочных и цифровых вольтметров в диапазоне рабочих частот.
Благодаря цифровой индикации и фиксированным поддиапазонам прибор обеспечивает наглядный и воспроизводимый отсчет без необходимости считывать показания по шкале.
Конструкция и особенности исполнения
Вольтметр В3-40 выполнен в настольном корпусе с металлическим шасси, что обеспечивает механическую жесткость и экранирование измерительных цепей от внешних помех. Основные конструктивные элементы прибора:
- входной коммутатор поддиапазонов с высокоомным делителем для постоянного напряжения и согласующими цепями для переменного напряжения;
- прецизионный измерительный тракт с выпрямителем и преобразованием действующего значения переменного напряжения в постоянное;
- аналогово цифровой преобразователь с цифровым индикатором на 3,5 разряда;
- сетевой блок питания с гальванической развязкой от измерительных цепей;
- орган управления выбором вида измеряемого напряжения (постоянное или переменное) и поддиапазона.
Фронтальная панель содержит цифровой индикатор, органы выбора режима и поддиапазона, а также удобные клеммы или коаксиальный разъем для подключения измеряемого сигнала.
Основные технические характеристики В3-40
| Параметр | Значение |
|---|---|
| Тип прибора | цифровой вольтметр постоянного и переменного тока |
| Тип индикации | цифровой индикатор 3,5 разряда |
| Диапазоны измерения постоянного напряжения | 0 199,9 мВ; 0 1,999 В; 0 19,99 В; 0 199,9 В; 0 300 В |
| Диапазоны измерения переменного напряжения (действующее значение) | 1 мВ 199,9 мВ; 0,2 1,999 В; 2 19,99 В; 20 199,9 В; до 300 В |
| Нормальная область частот для переменного напряжения | от 20 Гц до 200 кГц |
| Расширенная рабочая область частот | от 10 Гц до 1 МГц с учетом дополнительной погрешности |
| Основная погрешность измерения постоянного напряжения | не хуже ±0,2 % показания ±1 младший разряд |
| Основная погрешность измерения переменного напряжения в нормальной области частот | обычно в пределах ±0,5 % показания ±2 младших разряда |
| Входное сопротивление по постоянному напряжению | порядка 10 МОм на диапазонах до 300 В |
| Входное сопротивление по переменному напряжению | около 1 МОм, с небольшой входной емкостью измерительного тракта |
| Коэффициент влияния изменения температуры | не более установленного значения на каждые 10 °C в пределах рабочего диапазона температур |
| Время установления показаний | не более 2 3 с при изменении измеряемого напряжения ступенью до полного диапазона |
| Питание | сеть переменного тока 220 В ±22 В, 50 Гц ±1 Гц |
| Потребляемая мощность | обычно не более 10 В·А |
| Габаритные размеры | порядка 250 × 100 × 280 мм |
| Масса | около 3 кг |
Условия эксплуатации
Вольтметр В3-40 рассчитан на работу в закрытых помещениях лабораторного и цехового типа. Для обеспечения паспортной точности должны выполняться следующие условия:
- температура окружающего воздуха, как правило, от 10 до 35 °C;
- относительная влажность до 80 % при 25 °C без конденсации влаги;
- атмосферное давление в пределах, близких к нормальному;
- отсутствие сильных вибраций, ударных нагрузок и агрессивных газов;
- стабильное сетевое питание с параметрами в пределах, указанных в документации.
После включения прибору требуется короткое время на прогрев, после чего обеспечиваются нормированные показатели точности и стабильности показаний.
Преимущества применения вольтметра В3-40
- измерение как постоянного, так и переменного напряжения одним прибором;
- широкий диапазон уровней от милливольт до сотен вольт;
- цифровая индикация с удобным считыванием и высокой повторяемостью результатов;
- высокое входное сопротивление по постоянному напряжению, снижающее нагрузку на исследуемую цепь;
- достаточно широкая полоса частот для работы с низкочастотной и высокочастотной аппаратурой;
- настольное исполнение с прочным металлическим корпусом и удобными органами управления;
- возможность применения в качестве рабочего средства измерений на стендах и в лабораториях.
Благодаря сочетанию удобной цифровой индикации, широкого диапазона измерения напряжений и стабильных метрологических характеристик вольтметр В3-40 подходит для использования в контрольно измерительной, ремонтной и испытательной практике на предприятиях радиоэлектронной и электротехнической отрасли.
